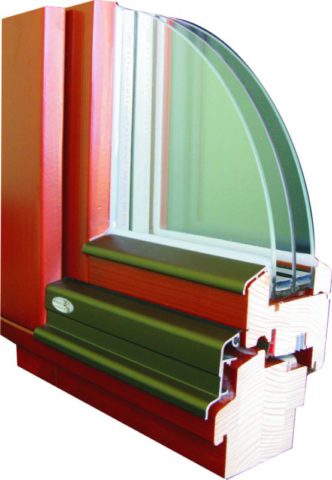

SOFT-Line  IV92 – dřevěné eurookno s trojsklem

standard-92
  • Stavební hloubka 92mm
  • Čtyřvrstvý lepený hranol
  • Celoobvodové kování RotoNT povrchová úprava RotoSil se zvýšenou bezpečnosti v základu.
  • 4 polohy kliky s mikroventilací
  • Hliníkové eloxované okapnice nové generace bez plastových koncovek.
  • Křídlová hliníková moderní okapnice SoftLine
  • Středové a vnitřní těsnění
  • Ve standardu zasklení izolačním trojsklem a tepelným meziskelním rámečkem SGG Swisspacer
  • Hlubší uložení skla omezí rosení a tvorbu kondenzátu na okrajích oken
  • Zasklívací lišta s překrytím spoje mezi lištou a rámem
  • Uokna = 0,69 W/m²K

SOFT-Line  IV78 – dřevěné eurookno s trojsklem

standard-92
  • Stavební hloubka 78mm
  • Tří nebo čtyřvrstvý lepený hranol
  • Celoobvodové kování RotoNT povrchová úprava RotoSil se zvýšenou bezpečnosti v základu.
  • 4 polohy kliky s mikroventilací
  • Hliníkové eloxované okapnice nové generace bez plastových koncovek.
  • Křídlová hliníková moderní okapnice SoftLine
  • Středové a vnitřní těsnění
  • Ve standardu zasklení izolačním trojsklem a tepelným meziskelním rámečkem SGG Swisspacer
  • Hlubší uložení skla omezí rosení a tvorbu kondenzátu na okrajích oken
  • Zasklívací lišta s překrytím spoje mezi lištou a rámem
  • Uokna = 0,89 W/m²K



SOFT-Line  IV78 – dřevěné eurookno s dvojsklem

standard-92
  • Stavební hloubka 78mm
  • Tří nebo čtyřvrstvý lepený hranol
  • Celoobvodové kování RotoNT povrchová úprava RotoSil se zvýšenou bezpečnosti v základu.
  • 4 polohy kliky s mikroventilací
  • Hliníkové eloxované okapnice nové generace bez plastových koncovek.
  • Křídlová hliníková moderní okapnice SoftLine
  • Středové a vnitřní těsnění
  • Ve standardu zasklení izolačním trojsklem a tepelným meziskelním rámečkem SGG Swisspacer
  • Hlubší uložení skla omezí rosení a tvorbu kondenzátu na okrajích oken
  • Zasklívací lišta s překrytím spoje mezi lištou a rámem
  • Uokna = 1,2 W/m²K

Hodnoty tepelných prostupů a solárního faktoru u profilů  IV/78 a IV/92 SOFT-line

Tepelný prostup            Solární faktor
zasklení U g U f U w g
 sklo rám okno
IV 78 3 sklo 0,7 0,93 0,89 0,5
3 sklo LUX 0,8 0,9 0,62
2 sklo 1,1 1,2 0,61
IV 92 3 sklo 0,5 0,86 0,69 0,5
3 sklo LUX 0,6 0,7 0,62

Materiál eurooken – vícevrstvý lepený hranol

Dřevěná okna jsou vyráběna z třívrstvého nebo čtyřvrstvého lepeného hranolu ve dvou provedeních

podélně napojované (cink) – na vnějších pohledových lamelách jsou viditelné spoje

podélně nenapojované (fix) – vnější lamely jsou bez spojů

Rozdíl mezi fixním a napojovaným provedením dřevěného okna je výhradně estetiského rázu bez vlivu na kvalitu a mechanické vlastnosti hranolu.

    • Smrk napojovaný
    • Smrk fixní
    • Meranti
    • Dub
    • Borovice napojovaná  (pouze pod odstíny RAL)
    • Borovice fixní
    • Modřín fixní





 podelne_napojovane_spoje_oken  podelne_nenapojovane_spoje_oken
Podélně napojovaný spoj (cink)  Podélně nenapojované (fix)



Sklo

  • Izolační dvojsklo nebo trojsklo
  • Meziskelní rámeček SGG Swisspacer
  • Široký výběr skel ornamentních, zrcadlových a bezpečnostních
  • hodnoty tepelného prostupu od 0,69 – 1,2 W/m2K

Úsporné okna – sklo LUX

Pojmem úsporná okna jsou nazývána okna se speciálním zasklením (naším dodavatelem označované LUX), které propouští více slunečního záření při zachování dobrých tepelně izolačních vlastností.

Jsou převážně žádaná do nízkoenergetických a pasivních domů, s velkými prosklenými plochami na jižní či východní straně a využívají tak tepelný zisk oken v jarním a podzimním obdobíVzhledem ke stoupajícím nárokům na úsporu energií bychom je doporučili na všechny stavby s vhodnou velikostí a orientací oken.

Jak velké procento slunečního záření sklo propustí udává solární faktor, čím je vyšší, tím více okno vyhřívá místnost.

Hodnota Ug udává prostup tepla. Čím je nižší, tím méně tepla sklem (oknem) projde ven. (0,5 je současná téměř nejnižší dosažitelná hodnota pro trojsklo).

Profil IV 92 Solární faktor g

(lepší je vyšší)

Prostup tepla Ug (W/m 2K)

(lepší je nižší)

standardní trojsklo 50% 0,5
trojsklo LUX 63% 0,6

Povrchová úprava eurookna

  • Tří až čtyř-stupňová povrchová úprava v moderní klimatizované lakovně
  • Máčená bezbarvá impregnace proti plísním a houbám
  • Máčený barevný základ
  • Máčený plnicí lak pro zaplnění póru u pórovitých dřevin (meranti)
  • Nástřik silnovrstvé lazury nebo krycího laku pomocí speciálního vysokotlakého zařízení

Těsnění

  • Celoobvodové dvojité trvalé pružné

Okapnice

Kování

  • Celoobvodové kování Roto NT v povrchové úpravě RotoSil, panty s krytkami v barvě kliky
  • Zvýšená bezpečnost – ve standardu minimálně dva hřibovité uzávěry
  • Jednoduché ovládání 4– polohovou klikou – otevřeno, zavřeno, sklopeno, mikroventilace
  • Nosnost 100 kg
  • Hloubka kovací drážky 13 mm
  • Skryté kování za příplatek

Doplňkové údaje

  • Zasklívací lišta s překrytím spoje mezi lištou a rámem
  • Nová konstrukce štulpu u dvoukřídlového okna
  • Zvuková izolace celého okna 36 – 43 dB
  • Možnost instalace skrytého el. kontaktu v kování a rámu pro napojení na zabezpečovací zařízení, reaguje na pohyb kliky
